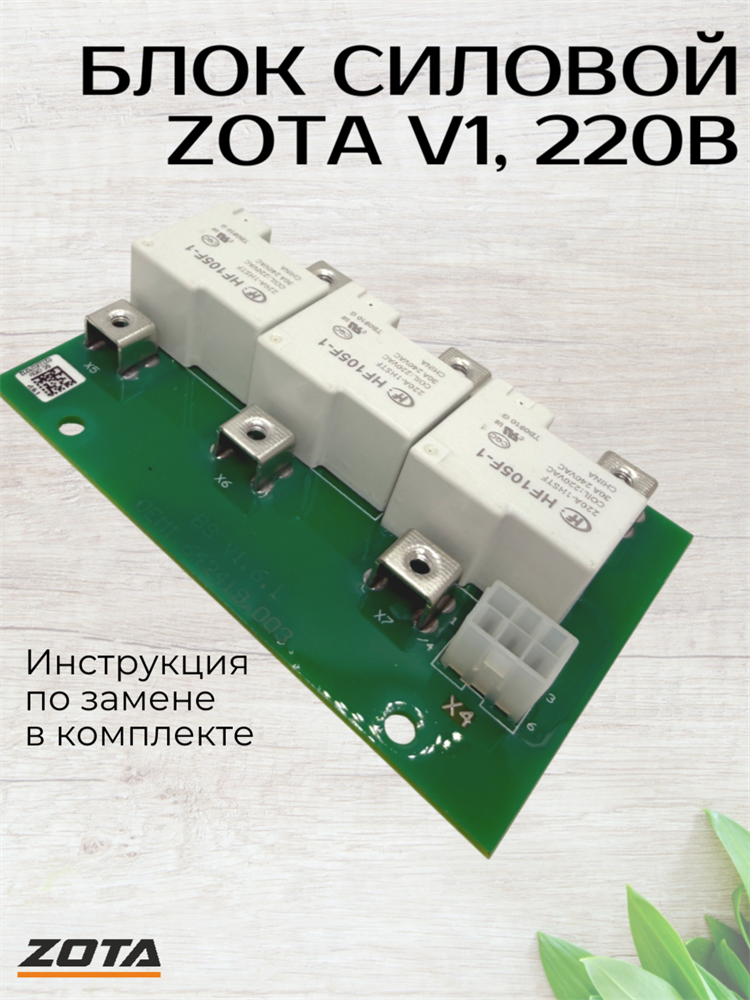

Блок силовой БС ZOTA V1 220В

Инструкция по замене блока силового БС ZOTA V1, 220В

Внимание! Работы по замене блока силового (БС) производить после отключения изделия от электрической сети и при отключенном вводном автомате.

Блок силовой (БС) устанавливается на проточные водонагреватели ZOTA «InLine» и панели управления ПУ ЭВТ - И1 и ПУ ЭВТСц - И1. Порядок замены БС показан на рисунке 1.

Для замены БС необходимо:

• Крестовой отверткой открутить винты (поз.1) фиксирующие провода силовые (поз.2) и винты фиксирующие БС (ПОЗ.3);

• Отсоединить от разъёма 6-ти PIN штекер (поз.4) ;

• Извлечь заменяемый БС (поз.5);

• установить новый БС;

• Зафиксировать новый БС винтами (поз.3);

• Подключить 6-ти PIN штекер (поз.4) до щелчка, как показано на рисунке 1;

  Подключение проводов отличается в зависимости от того в какое изделие устанавливается БС.

  Подключение БС в проточном водонагревателе ZOTA «InLine»:

  • Подключить провода силовые (поз.2) зафиксировав их при помощи винтов (поз.1) и шайб (поз.б и 7). Провода подключения блок - Тен фиксируются при помощи винтов (поз.1) и шайб (поз.6 и 7);

  Подключение БС в панели управления ПУ ЭВТ - И1:

  • Подключить провода силовые (поз.2) и провод сигнального жгута (поз.9) зафиксировав их при помощи винтов (поз.1) и шайб (поз.6 и 7). Провода подключения блок - ТЭН (поз.11) зафиксировать скобами зажимными (поз.10) при помощи винтов (поз.1) и шайб (поз.6 и 7);

  Подключение БС в панели управления ПУ ЭВТсц - И1:

  • Подключить провода силовые (поз.2) и провод сигнального жгута (поз.9) зафиксировав их при помощи винтов (поз.1) и шайб (поз.6 и 7). Провода подключения к колодкам блок-ТЭН (поз.12) фиксируются при помощи винтов (поз.1) и шайб (поз.б и 7).
